1. Generelles
Die Halterung ist dafür vorgesehen, einen Volkslogger und ein
Handheldgerät aufzunehmen. Sämtliche elektrischen Bauteile die
Zum Betrieb des Volksloggers und der Moving Map Anzeige
Notwendig sind, werden in dieser Halterung aufgenommen.
Die Einheit ist so konzipiert, dass nur noch Strom angeschlossen
werden muß, um sie in Betrieb nehmen zu können. Somit kann ein
Umbau der Einheit von einem Flugzeug in ein anderes innerhalb von
Sekunden erfolgen.
-
IPAQ
-
Palm
-
Visor
-
Casiopeia
-
Etc.
Die Halterung
ist für jede Version des Volkslogger geeignet, allerdings sind für ältere
Versionen des Volkslogger kleine Anpassungen am Gehäuse der Halterung
notwendig. Der Volkslogger und das Handheld bleibt unverändert.
Die im
folgenden gezeigten Schritte sind für die Kombination mit IPAQ vorgesehen. Für
alle anderen Handheld Geräte bleibt die mechanische Vorgehensweise gleich.
Lediglich die Elektronik wird geändert.
Die
Beschaltung mit der IPAQ Version 37xx und jünger ist von uns getestet worden
und funktioniert über hunderte von Stunden einwandfrei.
2. Technische
Daten
Das Gehäuse und alle sonstigen mechanischen Teile sind entweder
aus Alluminium oder Edelstahl gefertigt und sind damit rostfrei. Das Gewicht
aller Bauteile beträgt 180 Gramm.
Zu diesem Gewicht kommt das Gewicht des Volksloggers und des IPAQ
hinzu.
Die Abmessungen des Gehäuses betragen: 105 x 105 x 54 mm.
Die Schaltung ist für die Verwendung einer 12V Batterie
vorgesehen.
Die Geräte werden wie folgt gespeist:
Volkslogger 12V mit 500mA abgesichert und
je nach Version bis zu 10s gepuffert : die Spannung für den Volkslogger bleibt
erhalten für mehrere Sekunden, das Schreiben der igc – Datei wird bei
kurzzeitigem Stromausfall, wie z.B. beim Umschalten der Batterie nicht
unterbrochen.
IPAQ 5V mit 1600mA abgesichert. Info:
der IPAQ kann je nach Ladezustand der IPAQ Batterie und je nach
Beleuchtungsstärke des Displays bis zu 1500mA Strom verbrauchen. Bei vollkommen
entleertem IPAQ und bei voller Helligkeit des Displays wird dieser Strom für
mehrere Minuten benötigt. Die Hinweise zur Kühlung sind unbedingt zu beachten.
3. Inhalt des Bausatzes
Der Bausatz enthält alle zum Bau der Halterung erforderlichen
mechanischen Bauteile:
Gehäuse Aluminium
Gehäuserückwand Aluminium
Schwenkplatte Edelstahl
Achse (M6
Schaftschraube DIN 6912) A2 – 70
Edelstahl
Mutter A2
– 70 Edelstahl
Rastfeder 1.4310 Edelstahl
Doppelklebeband Schaumstoffband
von –20°C bis 70°C

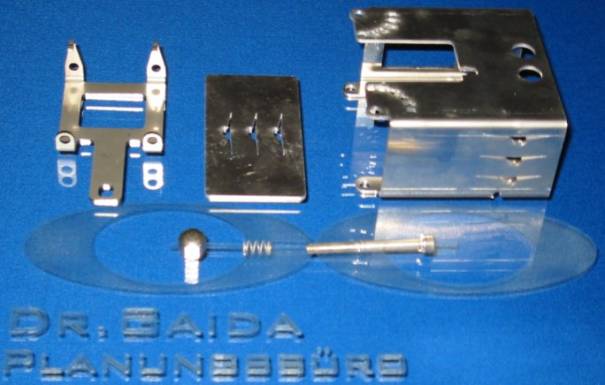

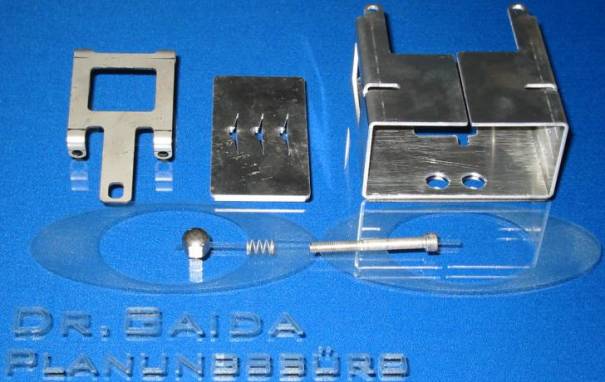

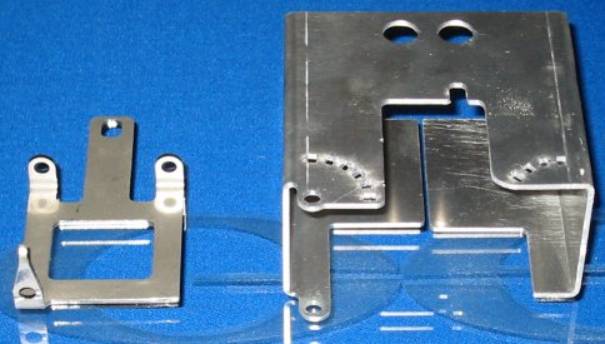

Bausatzinhalt
(das Doppelklebeband ist nicht abgebildet)
4. Montage der mechanischen Teile der Halterung
Der Bausatz ist so ausgelegt, dass die Achse zum Schwenken der
Moving Map Anzeige sowohl links als auch rechts montiert werden kann. Die Festlegung
auf welcher Seite die Achse eingebaut wird ist der erste Schritt und ist nicht
rückgängig zu machen.
Die folgende Anleitung zeigt die Montage der Halterung mit der
Achse auf der linken Seite.

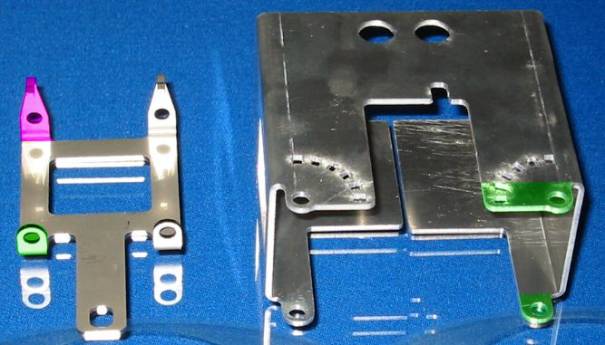

Abzutrennende Bereiche
Als erstes wird der Magentafarbene Bereich abgetrennt (Handsäge,
oder Flex).
Die grün markierten Bereiche können abgetrennt werden. Dieser
Vorgang dient lediglich der Optik und hat keine Bedeutung für die Funktion.
Nach diesem Schritt erfolgt die Montage der Elektronik. Für den
Aufbau der Elektronik bitte das entsprechende Kapitel nachschlagen.
Nach dem Einbau der Elektronik sollte die Halterung entsprechend
beschichtet werden. Wir empfehlen das Lackieren in matt schwarz, oder die
Beschichtung mit Lentex. Die nachfolgenden Bilder zeigen unlackierte Teile um
bessere Kontraste der Bilder zu erhalten. Das Befestigen der Rückwand empfehlen
wir mittels des beiliegenden Doppelklebebandes. Wir empfehlen, das Befestigen
der Rückwand vor der Montage der Elektronik.

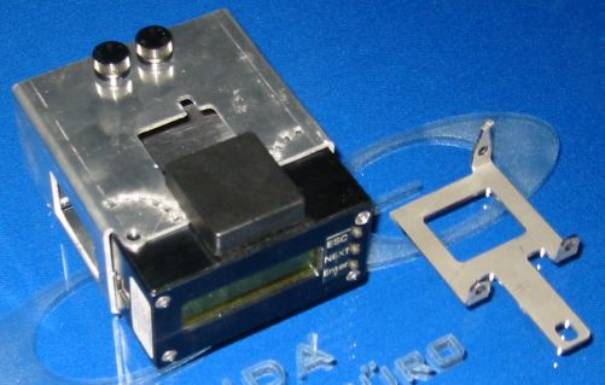

Jetzt wird der Volkslogger in die Halterung eingeschoben. Er passt
exakt. (Eine eventuell an der Steckbuchse vorhandene Schraube am Volkslogger
kann herausgeschraubt werden und wieder eingeschraubt werden.)
Kurz bevor der Volkslogger ganz eingeschoben ist, wird der Stecker
an den Volkslogger angeschlossen. Als nächstes wird die Achse durch die
Schwenkplatte und das Gehäuse durchgesteckt. Zwischen dem Gehäuse und der Schwenkplatte
wird die Feder aufgebaut. Bitte beachten Sie, dass die Feder so eingebaut
werden muß, das sie ein sicheres Rasten gewährleistet.
Der Volkslogger wird nicht weiter fixiert. Er wird durch die Achse
gegen Herausfallen gesichert.

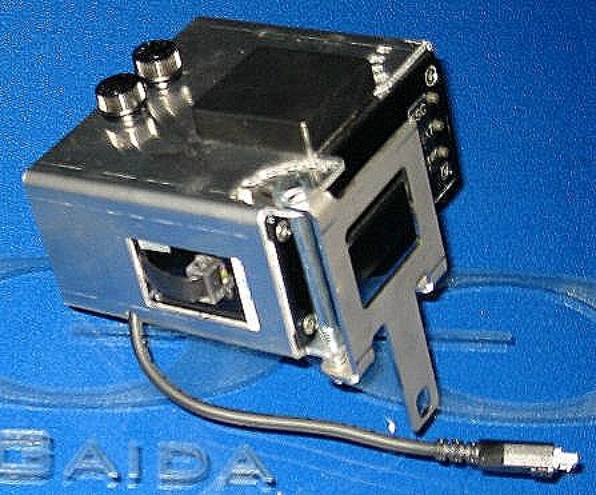

Die auf dem oberen Bild gut sichtbare Schwenkplatte dient der
Aufnahme des Handheld. Wir empfehlen das Befestigen des Schutzgehäuses des IPAQ
mittels des dem Bausatz beiliegenden Doppelklebebandes. Wir raten dringend von
der Verwendung von Teppich – Doppelklebeband ab. Für die Anwendung wie sie in
einem Flugzeug stattfindet, mit extremen Temperaturschwankungen sind nur
hochwertige Industrieklebebänder geeignet.

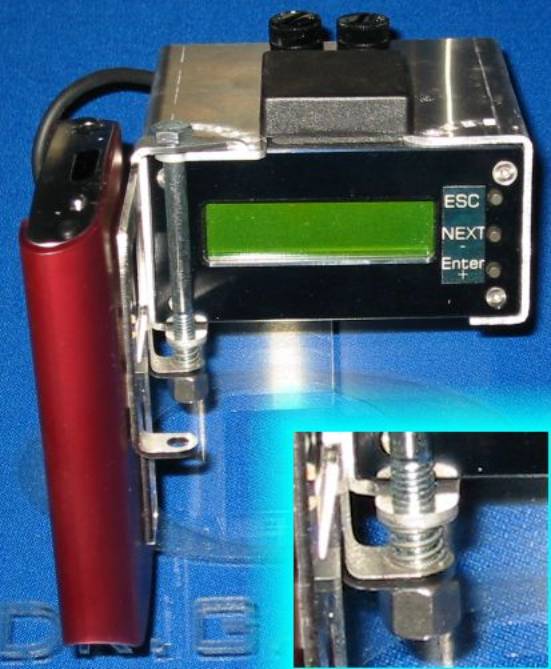

Das nachfolgende Bild zeigt die fertig aufgeklebte IPAQ – Hülle.
Bitte beachten Sie auch die Lage der Feder!
Als letzter Schritt folgt die Befestigung des IPAQ - Kabels, unser
Vorschlag ist auf dem folgenden Bild abgebildet:

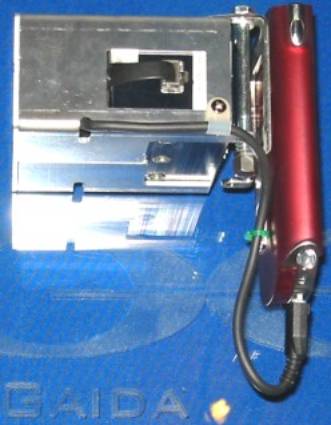

Vorschlag zur Befestigung des IPAQ Kabels
Als letzter Schritt folgt noch das Aufkleben eventueller Füße. Der
ganze Vorgang der mechanischen Montage darf eigentlich nicht länger als 15
Minuten dauern.
5. Montage der Elektronik
Im folgenden wird nur die Elektronik für die Kombination
Volkslogger und IPAQ behandelt. Für andere Kombinationen verweisen wir auf
andere Internetseiten, wie z.B. www.streckenflug.at.
Im folgenden werden mehrere Varianten der Elektronik erläutert:
-
Wiring Board der Firma Garrecht
Ingenieurgesellschaft www.volkslogger.de
-
Fertige Spannungsregler, z.B. Firma
Conrad www.conrad.de
-
Spannunswandlerplatine mit dem 7805
Regler
Der IPAQ wird mit 5V Gleichspannung versoergt. Die Batterie in den
meisten Flugzeugen liefert 12V. Diese Spannung muß auf 5V gewandelt werden.
Generell muß zwischen zwei unterschiedlichen Spannungsreglern unterschieden
werden:
-
Schaltregler
-
Linearregler
Der wesentliche Unterschied dieser beiden Regler liegt im
Wirkungsgrad. Während ein Schaltregler ca. 90% Wirkungsgrad hat, hat ein
Linearregler in dem geschilderten Fall nur ca. 45% Wirkungsgrad. Die
Verlustleistung beträgt im Schnitt ca. 3W, oder umgerechnet 0,25A. Bei einem
siebenstündigen Flug bedeutet es, dass bei einem Linearregler eine Batterie mit
ca. 1,4Ah höherer Kapazität notwendig ist.
Der andere Unterschied betrifft den Preis und Bauaufwand. Der im
folgenden vorgeschlagene Spannungswandler mit dem Regler 7805 ist für wenige
Euro herzustellen und ist auch für völlig Ungeübte kein Problem.
Ein etwas aufwendigerer Schaltplan eines einfach aufgebauten
Schaltreglers liegt ebenfalls bei. Die Bauteile für diesen Schaltregler sind
teurer, als die für den 7805.
Fertig aufgebaute Linearregler sind für ca. 10€ zu bekommen.
Fertig aufgebaute Schaltregler sind wesentlich teurer.
Die Entscheidung welcher Regler verwendet wird überlassen wir
Ihnen.
6.Montage Spannungsregler 7805
Die Schaltung ist sehr einfach aufgebaut. Dieser Spannungswandler
besteht aus einigen wenigen Elementen, die auch von völlig Ungeübten leicht
zusammengebaut werden können.

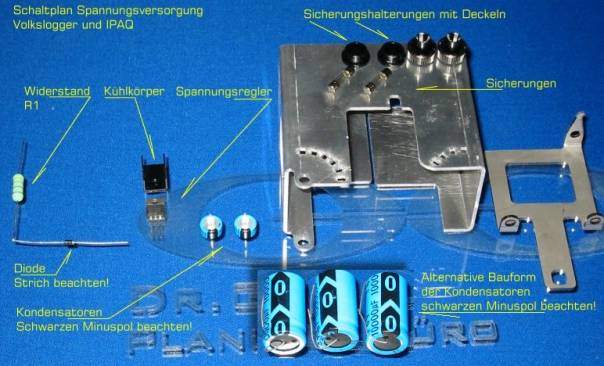

Bauelemente für die Elektronik

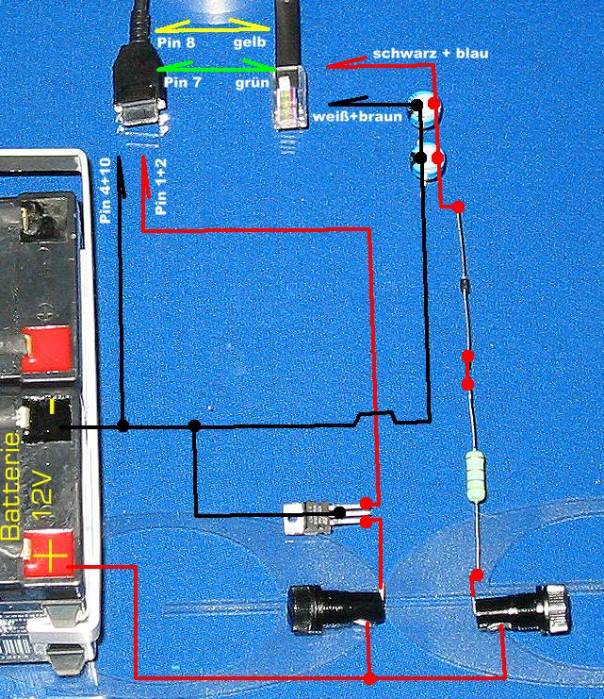

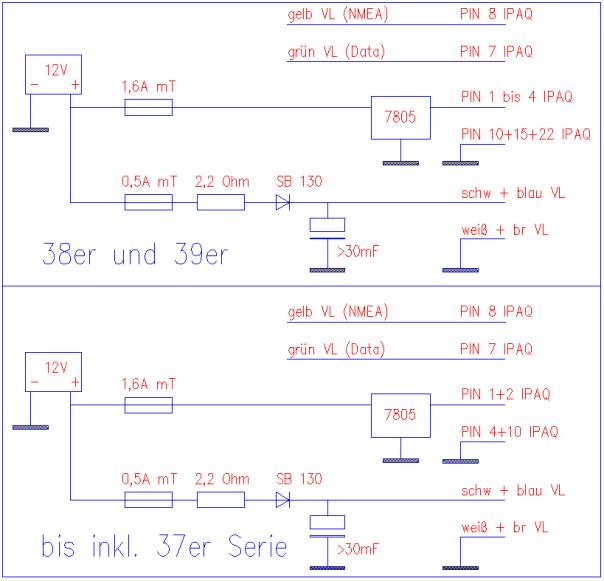

Der folgende „Schaltplan“ zeigt den Aufbau am Beispiel der 36er
Serie IPAQ:
Bei der Montage muß berücksichtigt werden, dass der
Spannungsregler einen Kühlkörper benötigt. Wahlweise kann er auch auf das
blanke Gehäuse geschraubt werden. In diesem Fall wird kein Kühlkörper benötigt.
Stückliste der Bauelemente inklusive der Conrad Bestellnummern www.conrad.de :
Spannungsregler 7805 17503022
Kühlkörper 18827122
Sicherungshalter (2 Stück) 53386622
Widerstand 2,2 Ohm 40181177
Diode SB130 16482822
Kondensator (kleine Bauform, 2 Stück) 47309077 wahlweise: Kondensator (große Bauform, 3 Stück) 47174722
Sicherung 0,5A mT 53326277
(nur als 10er Packung lieferbar)
Sicherung 1,6A mT 53582677
(nur als 10er Packung lieferbar)
Stecker Volkslogger 28192122
(als Kabel mit 2 Steckern)
Stecker IPAQ http://www.handydatenkabel.de/deutsch/produkte/datenstecker/index_pdastecker.htm
Das teuerste an den Bauteilen sind die Kabel, bzw. Stecker um den
Volkslogger und den IPAQ anzuschließen. Die restlichen Bauteile kosten einige
wenige Euro (z.B. der Spannungsregler 1,3 Euro).
Die Größe und Ausführung der Kondensatoren wird dem Anwender
überlassen. Wir empfehlen die kleine Bauform, die allerdings teurer ist.
Das Bauen der Schaltung sollte nicht länger als eine Stunde in
Anspruch nehmen. Für die Montage der Elektronik bietet sich entweder der
Direkteinbau an, oder eine Experimentierplatine.

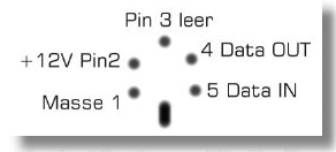

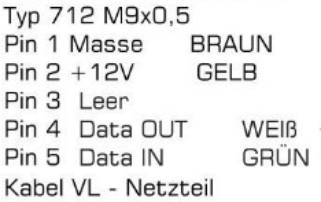

Zur Info: die Beschaltung des Steckers des Volksloggers alte
Ausführung (Stecker Firma Binder Heilbronn): Typ 712 M9 x 0,5
In der neuesten Version (lieferbar ab ca. Mai 2003) wird der Bausatz
so ausgeführt sein, dass für das Wiring Board der Firma Garrecht fertige
Aufnahmen vorhanden sind. Das Bord muß also nur noch befestigt werden, ohne
jegliche mechanische Vorarbeit. Für den elektrischen Anschluß verweisen wir auf
die Firma Garrecht.
8.Fertige Spannungsregler z.B. Firma Conrad
Es gibt fertige Spannungsregler, die bereits komplett aufgebaut
sind. Unserer Ansicht nach bringen diese kaum Vorteile in der Bauzeit. Die
Kabel müssen ohnehin angelötet werden und die Sicherungen werden weiterhin
benötigt.

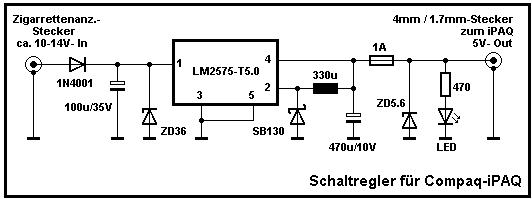

9.Schaltregler Bausatz
Dieser Schaltplan wurde uns von einem Fliegerkollegen zur
Verfügung gestellt. Der Aufbau ist geringfügig komplizierter, als der des
Linearreglers. Für ein bisschen mit dem Lötkolben vertraute Nutzer, dürfte auch
dieser kein Problem darstellen.
